Joogivee kvaliteedi veebiseire süsteem



Joogivee kvaliteedi veebiseiresüsteem HH-9001 on kompaktne seinale paigaldatav seade joogivee pidevaks jälgimiseks. See ühendab digitaalsed veekvaliteedi andurid, automaatse juhtimise, kohaliku kuva ja andmeside ühes korpuses, aidates kasutajatel jälgida hetke veekvaliteeti ja tuvastada ebatavalisi muutusi.

Standardkonfiguratsioon jälgib pH-d, jääkkloori, madalat{0}}hägusust ja temperatuuri. Vastavalt kasutatavale desinfektsioonivahendile ja seireeesmärgile saab lisada kloordioksiidi, osooni, üldkloori, TDS-i, lahustunud hapnikku, ORP-d ja juhtivust.





Seadistamine	Parameetrid
Standardne	pH, jääkkloor, madal{0}}hägusus ja temperatuur
Valikulised desinfektsioonivahendi parameetrid	Kloordioksiid, osoon ja üldkloor
Valikulised veekvaliteedi parameetrid	TDS, lahustunud hapnik, ORP ja juhtivus





Parameeter	meetod	Võrdlusnäitajad kaasasolevast dokumendist
pH	Klaasist elektrood	Vahemik 0-14 pH; täpsus +/-0,1 pH; eraldusvõime 0,01 pH; reageerimisaeg<15 s
Madal{0}}hägusus	Valguse hajumine	Valitav vahemik 0-2 või 0-20 NTU; täpsus +/-2%; eraldusvõime 0,001 / 0,0001 NTU
Jääkkloor või kloordioksiid	Kolme-elektroodi konstanti-potentsiaali meetod	Valitav vahemik 0-1, 0-5 või 0-20 mg/L; täpsus +/-2% FS; reageerimisaeg<30 s
Temperatuur	Soojustakistus	Vahemik -10 kuni 60 ° C; täpsus +/-2 kraadi C; eraldusvõime 0,1 °C; reageerimisaeg<15 s
Üldine kloor	Kolme-elektroodi konstanti-potentsiaali meetod	Valitav vahemik 0-1, 0-5 või 0-20 mg/L; täpsus +/-2% FS; reageerimisaeg<30 s

Enne avaldamist kontrollige madalat-hägususe eraldusvõimet ja kinnitage osooni, TDS, lahustunud hapniku, ORP ja juhtivuse praegused vahemikud, kuna kaasasolevas dokumendis on need loetletud valikutena ilma täieliku parameetritabelita.





• Kompaktne integreeritud disain seinale{0}}paigaldamiseks.
• Anduri standardkonfiguratsiooni jaoks pole keemilisi reaktiive vaja, seega ei tekita süsteem reaktiivijäätmeid.
• Väike proovi{0}}veetarbimine vähendab pidevat äravoolu.
• Jääk-klooriandur kasutab pöördpolarisatsiooni-puhastust ja hägususandur kasutab ajastatud klaasipuhasti-puhastust.
• Voolu{0}}raku struktuur kasutab pH mõõtepinna loputamiseks sisselaskevoolu.
• Manuaalne või automaatne loputus ja automaatsed ülevoolufunktsioonid toetavad stabiilset prooviringlust.
• 7-tolline värviline puuteekraan pakub kohalikke näitu ja juurdepääsu töödele.
• RS485 Modbus RTU side on standardvarustuses, valikulise traadita andmeedastusega.
• Korpuse kaitseklass on IP65 ja anduritel IP68.
• Reserveeritud sisse- ja väljalaskeühendused lihtsustavad ühendamist kliendi proovitoru ja äravooluga.





Üksus	Spetsifikatsioon
Mudel	HH-9001
Ekraan	7-tolline värviline puuteekraan
Suhtlemine	RS485 koos Modbus RTU-ga; valikuline traadita edastus
Automaatne puhastus	Jääk-kloori pöördpolarisatsiooni-puhastus, hägususpuhasti puhastus ja pH-voolu{2}}rakkude loputus
Kaitse reiting	IP65 korpus; IP68 andurid
Mõõtmed	500 x 300 x 220 mm (K x L x S)
Paigaldamine	Seinale paigaldatud
Toiteallikas	100-240 VAC või kohandatud 24 VDC

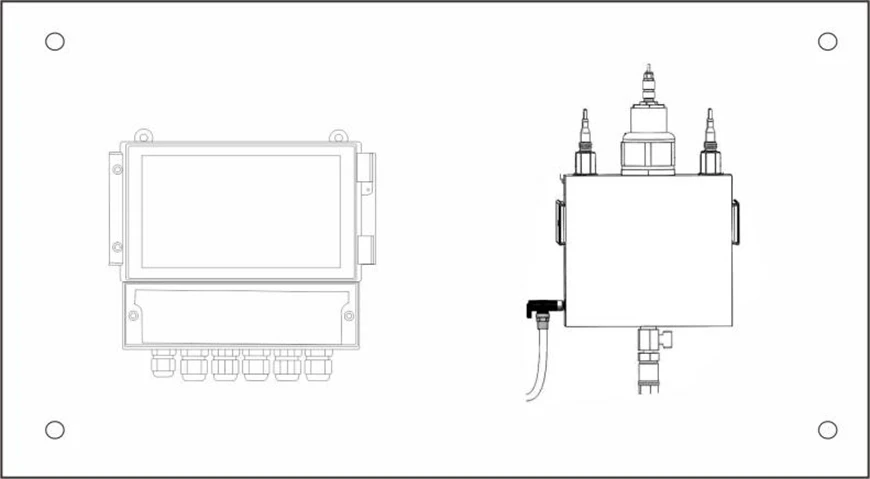

HH-9001 korpuse mõõtmed



Vaadake esi- ja tagumise varustuse vaateid





1. Pidev möödavooluliin toob joogivee HH-9001 vooluelemendisse.
2. Valitud andurid mõõdavad pH-d, desinfitseerimisvahendi jääke, hägusust, temperatuuri ja valikulisi parameetreid.
3. Automaatsed puhastusfunktsioonid vähendavad määrdumist peamistel mõõtmispindadel.
4. Kontroller kuvab hetkenäidud ja salvestab mõõtmise oleku.
5. Andmed edastatakse RS485 või valitud juhtmevaba sidevõimaluse kaudu kliendi platvormile.
6. Väljalaskeava suunab proovi tagasi kinnitatud äravoolu- või tagasivoolutorusse vastavalt kliendi torustiku projektile.





• Veepuhastusjaama väljalaskeava seire
• Joogivee jaotusvõrgu seire
• Elamu teisese veevarustuse seire
• Maapiirkondade joogiveevarustuse seire
• Ujumisbasseini vee kvaliteedi jälgimine



Kasutusnäited kaasasolevast joogivee{0}}lahuse materjalist





• Varustage tasane ja{0}}kandev sein, kus on piisavalt ruumi korpuse ukse, anduri juurdepääsu ja toruühenduste jaoks.
• Valmistage ette stabiilne vee sisselaskeava, takistusteta äravoolu- või tagasivoolutoru ning ventiilid voolu reguleerimiseks ja isoleerimiseks.
• Hoidke proov suurte osakesteta ja vältige õhumulle, mis võivad mõjutada hägusust või desinfitseerimisvahendi näitu.
• Varustage valitud 100–240 V vahelduvvoolu või kinnitatud 24 V alalisvoolu toide ja usaldusväärne maandus.
• Tagage RS485 kaabeldus või stabiilne traadita katvus vastavalt valitud andmeedastusmeetodile.
• Paigaldage seade varjatud, ligipääsetavasse kohta ning järgige kohalikke elektri-, torustiku- ja joogivee{0}}hügieeninõudeid.



Veetöötlusseadmete ruumi paigaldatud näidisseireseade









Saada meile seirekoht, desinfitseerimisvahendi tüüp ja nõutavad parameetrid. Huihuan soovitab pakkumiseks sobivat HH-9001 anduri kombinatsiooni, toitevalikut ja sidekonfiguratsiooni.
